一、設備選型

根據現場提升機配套電機（30KW/380V）參數，該設備屬于恒轉矩負載，根據其工作特性，需要對其放大二檔選型，以保證系統安全、穩定、快速運行，推薦以下配置：



二、控制方式

1、主回路接線十分簡單，將三相電源接至變頻器輸入R、S、T端，將變頻器輸出U、V、W接至相應提升機配套電機的U、V、W端子即可。

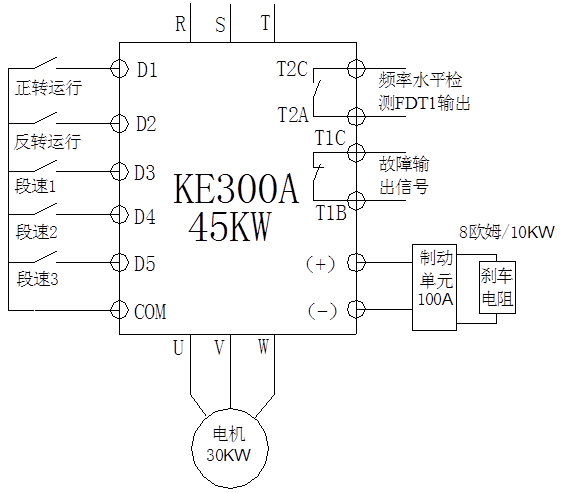

2、由于提升機具有較大的慣性沖擊及產生再生能源，必須加剎車電阻消耗再生能源；詳情如下圖所示：

3、提升機控制系統給變頻器正、反轉開關量信號：當D1端與COM端閉合，則啟動變頻器正轉運行，斷開則停止變頻器；當D2端與COM端閉合，則啟動變頻器反轉運行，斷開則停止變頻器；

4、提升機控制系統給變頻器三段速的開關量信號：當D3端與COM端閉合，則變頻器運行第一段速度；當D4端與COM端閉合，則變頻器運行第二段速度；當D3、D4端與COM端閉合，則變頻器運行第三段速度；當D5端與COM端閉合，則變頻器運行第四段速度；當D3、D5端與COM端閉合，則變頻器運行第五段速度；當D3、D4、D5端與COM端斷開，則變頻器運行第一段速度；

5、變頻器給提升機控制系統反饋一個常閉“故障輸出”開關量信號。當變頻器發生故障時，電機能立即抱閘鎖住。

6、變頻器給提升機控制系統反饋一個常開“頻率水平檢測FDT1輸出”開關量信號。當變頻器運行頻率達到設定值后，才能讓塔吊控制系統松開起升電機抱閘，保證不出現“溜鉤”現象。



五、調試過程中遇到的問題及解決辦法

提升機在下行過程中電機做負功，導致變頻器的主回路電壓會很高，所以必須加制動單元和制動電阻來釋放升降機在下行過程中產生的能量。對于KE300A系列變頻器，18.5KW以下都內置了制動單元，只加制動電阻即可。



六、結束語

綠源電氣KE300A變頻器在提升機的應用，實際上很好地解決了提升機的控制問題。并且采用變頻器控制以后使系統控制更為簡單，控制系統具有多重保護，保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”，使系統更加安全可靠。
